Массивы хранения данных семейства MSA 1040 и MSA 2040


Массивы хранения данных семейства MSA 1040 и MSA 2040
Дисковые массивы начального уровня — MSA1040 и MSA2040 — основаны на современных технологиях, которые позволяют строить масштабируемые, отказоустойчивые и производительные решения, характеризуются простотой инсталляции, эксплуатации и доступной стоимостью.
В настоящее время поставляется четвертое поколение этих
массивов.
Массив MSA2040 может иметь 1 или 2 одновременно активных контроллера, в то время как MSA1040 поставляется только в конфигурации с двумя контроллерами. Применение второго контроллера позволяет повысить как производительность, так и отказоустойчивость массива.

Каждый контроллер имеет объем кэш-памяти, равный 6 ГБ.
В конфигурации с двумя контроллерами кэш-память зеркалируется между контроллерами через внутренние высокопроизводительные каналы.

В массивах MSA1040 и 2040 используются следующие интер-
фейсы:
• для подключения дисков — 6/12 Гбит/с SAS;
• для подключения дисковых полок к контроллерам используется 1 или 2 канала 6 Гбит/с SAS 4x (24 Гбит/с);
• для подключения к серверам — 8/16 Гбит/c FC, 6/12 Гбит/с SAS 4x, 1/10 Гбит/с iSCSI.

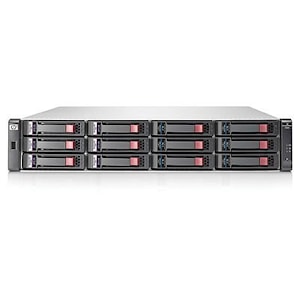

Начальная конфигурация MSA1040 и 2040 представляет собой контроллерную полку высотой 2U, в которую можно установить до двух контроллеров и, в зависимости от выбранной полки, 12 дисков большого форм-фактора (3,5”) или 24 диска малого форм-фактора (2,5”).

Массив MSA2040 масштабируется до 96 3,5” или 199 2,5” дисков с применением до 7 полок расширения. Массив MSA1040 масштабируется до 48 3,5” или 99 2,5” дисков с применением до 3 полок расширения. Дисковые полки для дисков 2,5” поддерживают до 25 дисков. В качестве таких полок используются дисковые системы D2700.

В конфигурации с двумя контроллерами массив не имеет единой точки отказа — все компоненты массива дублируются, кэш-память зеркалируется между контроллерами, дисковые полки имеют по два модуля ввода-вывода, дублируются каналы доступа к каждому диску. Поддерживаются операционные системы на базе Windows, Linux, VMware и HP-UX (только с MSA2040).
Для защиты кэш-памяти от сбоев электропитания в MSA1040 и 2040 вместо аккумуляторных батарей используются конденсаторы, энергии которых достаточно для того, чтобы сбросить содержимое кэш-памяти на энергонезависимую встроенную флеш-память.
Контроллеры массива поддерживают широкий спектр уровней RAID: 0, 1, 3, 5, 6, 10, 50 — что позволяет гибко выбрать нужный уровень RAID для достижения необходимого уровня отказоустойчивости и производительности.
Также поддерживается возможность использования резервных дисков с функцией горячей замены (hot spare), такие диски могут быть как общими, так и выделенными для определенной дисковой группы. Кроме того, поддерживается замена в горячем режиме жестких дисков, контроллеров, модулей ввода-вывода, блоков питания и вентиляторов.
Массив MSA третьего поколения (P2000) поддерживает обновление до MSA1040 или 2040 путем замены контроллеров. Массив MSA1040 в свою очередь можно обновить до MSA2040 так-же путем замены контроллеров.
Массивы MSA1040 и 2040 поддерживают полки предыдущего поколения (только 6Gb SAS-диски), при этом каскад полокдолжен строиться таким образом, чтобы самые быстрые полки
находились в SAS-петле ближе к контроллеру.
На аппаратном уровне поддерживаются два типа копий: моментальный снимок (snapshot) и полные копии (volume copy) томов.
Снимок создается практически мгновенно и занимает на дисках только измененные данные от исходного тома. Они позволяют оперативно откатиться на выбранный момент во времени, например, после логической ошибки. Также снимки (или полные копии данных) могут быть использованы для среды разработки. Копия Volume Copy позволяет создавать полную физическую копию исходного тома на определенный момент времени.

МодельMSA 2040 SAN (FC)MSA 2040 SAN (FC/iSCSI)MSA 2040 SAN (1/10Gb iSCSI)MSA 2040 SAS
Интерфейс к серверуFC 16 / 8 Гбит/сFC 16 / 8 Гбит/с и iSCSI 1/10 GbEiSCSI 1/10 GbE6 / 12 Гб SAS 4х линии
Количество портов на один контроллер42 FC, 2 iSCSI44
Тип и емкость дисковSAS 2,5 10K: 300 ГБ, 600 ГБ, 900 ГБ, 1.2 ТБ, 1.8 ТБ; MDL-SAS 2,5 7,2K: 1 ТБ, 2 ТБ;
SAS 2,5 15K: 300 ГБ, 450 ГБ, 600 ГБ;
SSD MLC 2.5: 200 ГБ, 400 ГБ, 800 ГБ, 1.6 ТБ, 3.2 ТБ;
SAS 3,5 15K: 300 ГБ, 450 ГБ, 600 ГБ; MDL SAS 3,5 7.2K: 1 ТБ, 2 ТБ, 3 ТБ, 4 ТБ , 6 ТБ, 8 ТБ;
Максимальное количество дисков199 (диски 2,5”), 96 (диски 3,5”)
Максимальная емкость768 ТБ (при конфигурации с 7 LFF полками и 8 ТБ дисками) или 358 ТБ (при конфигурации с 7 SFF полками и 1.8 ТБ дисками)
Высота контроллерной или дисковой полки2U
Поддерживаемые ОСWindows Server 2008/2012; Hyper-V; Red Hat Linux 5, 6, 7; SuSE Linux 11, 12; VMware 5, 6; HP-UX 11.31 (FC и SAS)


производитель
HPE


Если Вас заинтересовали описанные товары или услуги, вы можете:

Ещё из раздела Системы хранения данных

  • производитель: HPE

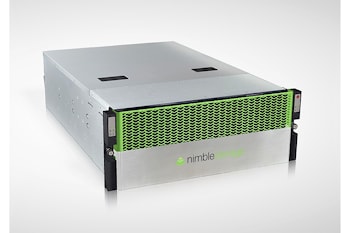

С мая 2018 года доступно к заказу новое поколение систем хранения данных HPE Nimble Storage Gen5 . Какие особенности отличают новое поколение, и все семейство массивов Nimble в целом? Сначала о базовых возможностях. Ключевая особенность Nimble ...
