SN6000C (MDS 9148) SN6010C (MDS 9148S) SN6500C (MDS 9250i)

Оборудование C-серии основано на продуктах Cisco MDS и состоит из обычных коммута-
торов, коммутаторов с возможностью установки дополнительного модуля расширения и
модульных директоров. Некоторые модели поддерживают IP-протоколы.
Решение C-серии — это полнофункциональный набор технологий и продуктов для созда-
ния сети хранения, который позволяет заказчику разработать собственную стратегию хранения, управления и защиты данных, базирующуюся на единой инфраструктуре с технологиями IP, Ethernet, Fibre Channel.
Высокопроизводительные многопортовые коммутаторы с пропускной способностью порта 8/16 Гбит/с являются эффективным решением для виртуальной инфраструктуры и помогают добиваться высокой загрузки серверного оборудования и систем хранения данных.
Основными особенностями семейства коммутаторов C-серии являются:
• интеллектуальные сетевые службы, обеспечивающие возможность разбиения сети SAN на несколько логически независимых подсетей (VSAN). Виртуальные сети хранения данных, встроенные в семейство коммутаторов C-серии, позволяют реализовать виртуальную коммутацию поверх обычной физической коммутационной структуры; списки контроля доступа (ACL) для интеллектуальной обработки пакетов на уровне оборудования, а также усовершенствованные средства управления трафиком;
• расширенные уровни безопасности, обеспечивающие RADIUS-аутентификацию, SNMPv3, SSH, SFTP, Fibre Channel Security Protocol (FC-SP), VSAN, зонинг уровня оборудования, LUN-зонинг, зоны с доступом только на чтение, ACL, port security;
• поддерживаются следующие составляющие комплексного решения задачи обеспечения безопасности сети хранения данных:
– – надежное ролевое управление с централизованной идентификацией, авторизацией и регистрацией всех изменений;
– – средства управления изоляцией трафика и доступом, гарантирующие надежную отправку/прием данных с защитой от действий других сетевых устройств;
– – виртуальные сети хранения данных, которые обеспечивают полноценную изоляцию подключенных к SAN устройств;
– – многочисленные дополнительные функции, обеспечивающие наиболее безопасную установку локальных и удаленных сетей хранения данных.
• Port Channel — возможность агрегирования до 16 физических каналов в один логический для увеличения пропускной способности, отказоустойчивости и балансировки нагрузки;
• усовершенствованная архитектура на базе общих 16-, 32-портовых Fibre Channel и 8-портовых IP-модулей расширения;
• мультипротокольная и мультитранспортная архитектура. Модели коммутаторов 9250i и 9500-й серий автоматически поддерживают Fibre Channel, iSCSI, Fiber Channel over IP (FCIP) в одной системе. Модульная архитектура этих моделей делает возможной интеграцию с будущими протоколами;

Модель	SN6000C (MDS 9148)	SN6010C (MDS 9148S)	SN6500C (MDS 9250i)
Максимальное количество портов	48	48	40
Производительность/пропускная способ- ность	FC — 8 Гбит/с, агрегированная пропускная спо- собность — до 768 Гбит/с	FC — 8 Гбит/с, FC — 16 Гбит/с, агрегированная пропускная спо- собность — до 768 Гбит/с	FC — 16 Гбит/с, FCoE– 10 Гбит/с, FCIP или iSCSI — 1/10 Гбит/с агрегированная пропускная
Количество портов в базовой комплектации	16 FC	12 FC	20 FC
Форм-фактор, U	1	1	2
Поддерживаемые протоколы	Fibre Channel	Fibre Channel	8/16 FC FCoE FCIP iSCSI

• встроенная диагностика, включающая FC Ping и Trace route, анализатор протокола FC, контроль рабочего состояния, функции оповещения администратора;
• Port Analyzer Adapter, представляющий собой plug-and-play устройство для серии MDS 9000, позволяющее производить анализ Fibre Channel трафика в фоновом режиме без отдельных дорогостоящих специальных анализаторов протокола. Port Analyzer Adapter инкапсулирует пакеты FC в пакеты Ethernet для последующего анализа на рабочей станции.

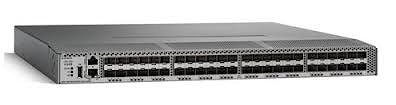

HPE SN6010C это очень доступный, универсальный, легко управляемый коммутатор для сетей SAN начального уровня и для сетей отделов предприятий. Коммутатор, выполненный на специализированных ASIC для сетей хранения типа «коммутатор-на-кристалле», обеспечивает выделенную полосу пропускания Fibre Channel 16 Гбит/с на каждом порту.
В HPE SN6010C предусмотрены такие функции корпоративного класса, как неразрушающая модернизация, виртуальные SAN (VSAN), межсетевая маршрутизация Inter-VSAN Routing (IVR), обеспечение качества обслуживания QoS, агрегирование каналов (Port Channels), виртуализация портов N-Port ID Virtualization (NPIV). Для обеспечения высокой доступности установлены резервированные блоки питания и вентиляторы, допускающие замену в горячем режиме.
Коммутаторы C-серии поставляются со следующим программным обеспечением:
• SAN-OS (входит в комплект поставки оборудования) — для базового обнаружения топологии, конфигурирования, инициализации и контроля фабрики;
• Enterprise Package. Обеспечивает управление с инструментами поиска неисправностей и статистического мониторинга множества коммутаторов и сегментов SAN. Вместе с интеллектуальными сетевыми элементами, встроенными в семейство MDS 9000, позволяет объединить множество изолированных «островков SAN», строить решения SAN Extension, а также перемещать в сети приложения интеллектуальной коммутации для эффективного использования ресурсов.
